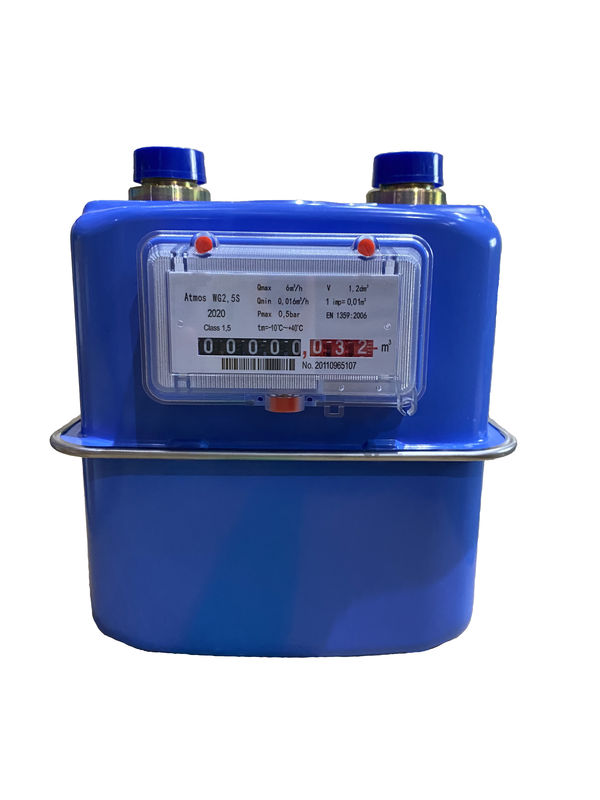

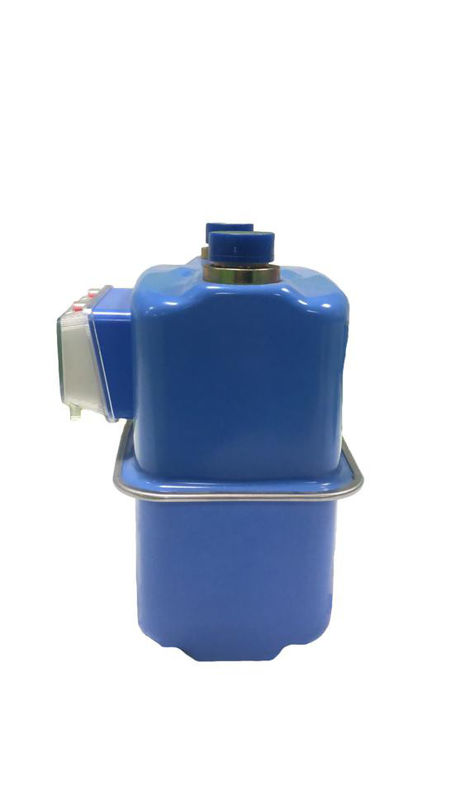

Συμπαγής μετρητής G1.6MS αερίου διαφραγμάτων δύο-σωλήνων τύπων | G2.5MS |G4S
Στερεός χτίστε την ποιότητα, υψηλή ακρίβεια, η ασφάλεια και μια σειρά των προηγμένων τεχνικών λεπτομερειών κάνουν το ATMOS ® μετρητή αερίου διαφραγμάτων ένα υψηλό σημείο που μετρά το όργανο δαχτυλιδιών. Οι μετρητές ροής αερίου διαφραγμάτων είναι διαθέσιμοι στα πρότυπα G1.6, G2.5 και G4. Αυτός ο τύπος οργάνου έχει τα χαρακτηριστικά της υψηλής ακρίβειας μέτρησης, της σταθερής σταθερής μέτρησης, της μακράς διαρκείας και υψηλής αξιοπιστίας. Λόγω της χρήσης των αρίστης ποιότητας υλικών, οι μετρητές αερίου διαφραγμάτων παρέχουν την αντίσταση διάβρωσης, την αντίσταση οξείδωσης και την ευρωστία. Στερεός χτίστε την ποιότητα, υψηλή ακρίβεια, η ασφάλεια και μια σειρά των προηγμένων τεχνικών λεπτομερειών κάνουν το ATMOS ® μετρητή αερίου διαφραγμάτων ένα υψηλό σημείο που μετρά το όργανο δαχτυλιδιών. Οι μετρητές ροής αερίου διαφραγμάτων είναι διαθέσιμοι σε G1.6, G2.5 και πρότυπα G4. Αυτός ο τύπος οργάνου έχει τα χαρακτηριστικά της υψηλής ακρίβειας μέτρησης, της σταθερής σταθερής μέτρησης, της μακράς διαρκείας και υψηλής αξιοπιστίας. Λόγω της χρήσης των αρίστης ποιότητας υλικών, οι μετρητές αερίου διαφραγμάτων παρέχουν την αντίσταση διάβρωσης, την αντίσταση οξείδωσης και την ευρωστία.
Ο μετρητής αερίου μεμβρανών αποτελείται κυρίως από μια μετρώντας αίθουσα, μια βαλβίδα φωτογραφικών διαφανειών και μια επίδειξη. Μια λαστιχένια μεμβράνη διαιρεί τη μετρώντας αίθουσα σε δύο μέρη, τα οποία συνδέονται διαδοχικά με τον κολπίσκο σωλήνων με μια βαλβίδα φωτογραφικών διαφανειών. Η μεμβράνη αισθάνεται την πίεση αερίου και επεκτείνεται και κινείται στο μετρώντας δωμάτιο, έτσι ώστε το αέριο στα δύο μέρη του μετρώντας δωματίου εισπνέεται και απαλλάσσεται διαδοχικά. Η εναλλασσόμενη κίνηση της βαλβίδας φωτογραφικών διαφανειών διαμορφώνει έναν συνεχούς ροής του αερίου, το οποίο διαβιβάζεται στην επίδειξη από το μηχανισμό συνδέσμων για να παρουσιάσει τον όγκο κατευθείαν.
Χαρακτηριστικά απόδοσης
1.Approved σύμφωνα με ΜΕΣΟ από NMi
2.Galvanized σκόνη-ντυμένη χάλυβας κατοικία για τη μέγιστη αντίσταση διάβρωσης
3. Πυρίμαχος (HTB) μέχρι 0,1 φραγμός σύμφωνα με EN1359
4.Integrated σύστημα για να ρυθμίσει την καμπύλη λάθους
5.Long-όρος σταθερότητα λόγω της χρήσης των υψηλής ποιότητας διαφραγμάτων

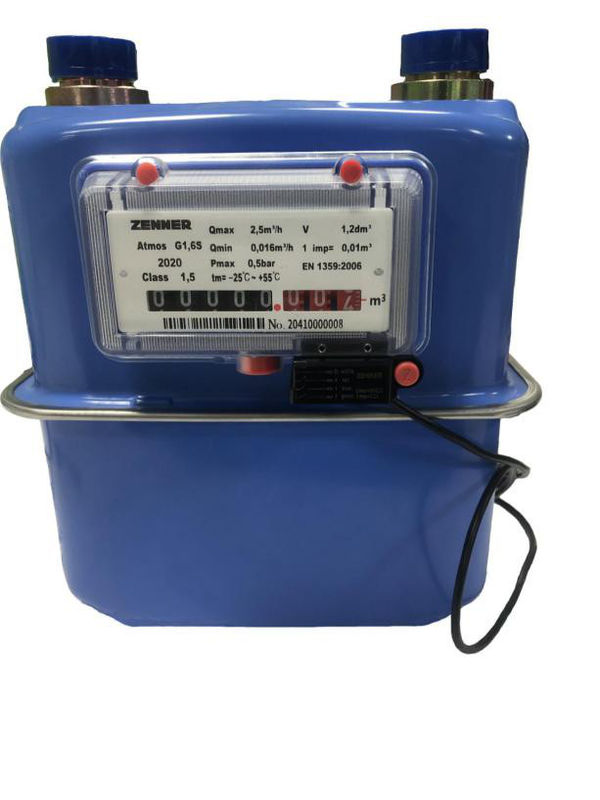

6.Retrofittable με pulser
7.Optional: Preventer αντίστροφης ροής
8.Housing υλικό: Γαλβανισμένο φύλλο χάλυβα ή die-cast αργίλιο
9.Gas μέσα: Φυσικό αέριο, πόλης αέριο, υγρό αέριο βιοαερίων και αέριο μεθανίου
Τεχνικά Atmos ® G1.6s στοιχείων|G2.5S|G4S
| Μέγεθος |
G1.6 |
G2.5 |
G4 |
| Ονομαστικό ποσοστό ροής |
1.6 m3/h |
2.5 m3/h |
4 m3/h |
| Μέγιστο ποσοστό ροής |
2.5 m3/h |
4 m3/h |
6 m3/h |
| Ελάχιστο ποσοστό ροής |
0,016 m3/h |
0,025 m3/h |
0,04 m3/h |
| Κυκλικός όγκος |
1.2 dm3 |
1.2 dm3 |
1.2 dm3 |
| Μέγιστη πίεση εργασίας |
0,5 φραγμός |
0,5 φραγμός |
0,5 φραγμός |
| Απώλεια πίεσης |
<200 Pa="">
| <200 Pa="">
| <200 Pa="">
|
| Μέγιστη ανάγνωση |
99999.9998 |
99999.9998 |
99999.9998 |
| Ελάχιστη ανάγνωση |
0,0002 |
0,0002 |
0,0002 |
| Θερμοκρασία εργασίας |
20-55℃ |
20-55℃ |
20-55℃ |
| Θερμοκρασία αποθήκευσης |
-30-60℃ |
-30-60℃ |
-30-60℃ |
| Αξία σφυγμού |
0,01 m3/pulse |
0,01 m3/pulse |
0,01 m3/pulse |
| Κατηγορία ακρίβειας |
Κατηγορία 1,5 |
Κατηγορία 1,5 |
Κατηγορία 1,5 |
| Βάρος |
110/130mm |
1.8kg |
1.8kg |
1.8kg |
| 152.4mm |
2.0kg |
2.0kg |
2.0kg |
|
Λάθος: Qmin≦Q≦0.1Qmax
0.1Qmax≦Q≦Qmax
|
±3 |
±3 |
±3 |
| ±1.5 |
±1.5 |
±1.5 |
Atmos ®G1.6s μετρητών αερίου διαφραγμάτων διαστάσεων|G2.5S|G4S
| Α |
90±0.50 χιλ. |
110±0.50mm |
130±0.50mm |
152.4±0.50mm |
|
|
| Γ |
226mm |
|
218mm |
|
|
|
| Β |
M30×2-6g |
Γ ¾ Β |
G7/8B |
G1B |
NPT ¾ " “ |
BS746 1 " |
