Αντιδιαβρωτικό αδιάβροχο κιβώτιο μετρητών STS, υπαίθριο κιβώτιο μετρητών IP54

Αδιάβροχο έξυπνο προπληρωμένο ηλιακό μετρώντας κιβώτιο από-πλέγματος GPRS IP54 STS τυποποιημένο

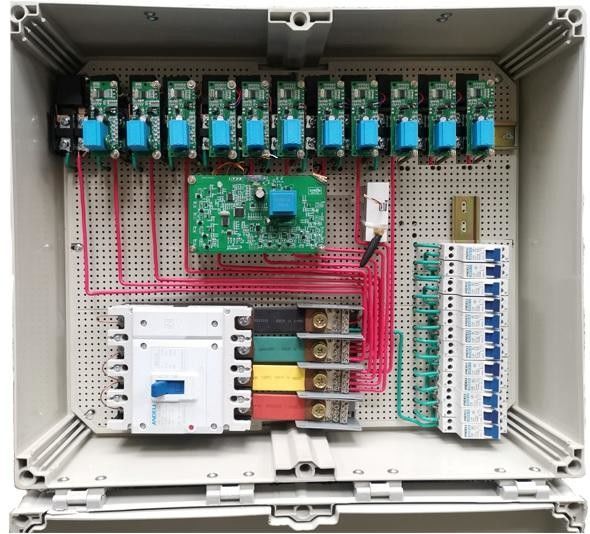

Το πρότυπο ένα stb560-μετρώντας κιβώτιο ‐ (που αναφέρεται εφεξής ως κιβώτιο Μ ‐) είναι μια πολυ λύση δοσολογίας λειτουργίας ‐ που αποτελείται από το κιβώτιο, τη μονάδα μέτρησης & ελέγχου (MCU), την ενότητα GPRS, την ενότητα Lora-RF και τη μονάδα διεπαφών πελατών (CIU). Κάθε κιβώτιο Μ ‐ μπορεί να έχει πρόσβαση στους μακρινούς κεντρικούς υπολογιστές τελών ‐ μέσω GPRS, έτσι ώστε οι διοικητές μπορούν να ενεργοποιήσουν τα κιβώτια Μ ‐ και να διαβάσουν τις πληροφορίες κατανάλωσης ενέργειας όλων των μετρητών μακρινά.

Το μ-κιβώτιο αποτελείται από την κάλυψη PC (πολυάνθρακας) και τη βάση ABS, με την απόδοση της αξιόπιστης μόνωσης, την υψηλής αντοχής, καλή φλεμένος αντίσταση, το αντιδιαβρωτικό, την αντι γήρανση ‐ και τη διάρκεια ζωής πάνω από 10 ετών. Θα μπορούσε να χρησιμοποιηθεί ευρέως στην κατασκευή κατοικίας ή τον αστικό μετασχηματισμό πλεγμάτων δύναμης, με τα χαρακτηριστικά γνωρίσματα των πολλαπλάσιων συνδυασμών διαφορετικών μετρώντας μονάδων, εύκολης εγκατάστασης, κρυμμένων σύνδεσης καλωδίων και ασφαλούς λειτουργίας.

Με να λειτουργήσει τα κιβώτια Μ ‐ και διαβασμένες τις πληροφορίες κατανάλωσης ενέργειας όλων των μετρητών μακρινά, μπορεί να βοηθήσει τις εταιρείες κοινής ωφέλειας για να βελτιώσει κατά ένα μεγάλο μέρος τη διοικητική αποδοτικότητα των πλεγμάτων δύναμής τους, και να μειώσει το διοικητικό κόστος.

Για τους χρήστες, CIU που εγκαταστάθηκε στα σπίτια τους θα μπορούσε να επιτύχει τα στοιχεία κατανάλωσης ενέργειας από τα κιβώτια Μ ‐ μέσω της επικοινωνίας Lora-RF, και την επίδειξη στους χρήστες, έτσι ώστε είναι όχι μόνο κατάλληλο για τους να διαβάσουν τα στοιχεία, αλλά και να αποφύγουν τη διάσπαση της ενεργειακής μέτρησης. Κατά συνέπεια, αυτό είναι μια πλήρης λύση κιβωτίων δοσολογίας που συνδυάζει τη μέτρηση, τη χρήση και τη διαχείριση της ενέργειας.

Ηλεκτρικές παράμετροι

Ηλεκτρική μαγνητική συμβατότητα

Διάσταση μ-κιβωτίων:

Λειτουργία

1. Μέτρηση

   Θετική ενεργός και λειτουργία ενεργειακής μέτρησης επιφύλαξης ενεργός.

2. Προκαταβολή πληρωμής

   Το μ-κιβώτιο σβήνει τον ανεφοδιασμό φορτίων όταν μπορεί η πιστωτική στροφή του χρήστη σε 0, χρήστες να επαναφορτίσει από το ΣΗΜΕΊΟ εισαγωγής 20digits σε CIU.

3. Χαμηλή πίστωση

   Η αξία συναγερμών μπορεί να τεθεί με την εισαγωγή του αντίστοιχου ΣΗΜΕΙΟΥ.

4. Λειτουργία ελέγχου φορτίων

   Το μ-κιβώτιο μπορεί να προγραμματιστεί για το κατώτατο όριο ελέγχου φορτίων, εάν η τρέχουσα δύναμη είναι περισσότερο από το κατώτατο όριο. Ο μετρητής θα κόψει το φορτίο χρηστών.

5. Καταγραφή γεγονότος

   Το μ-κιβώτιο θα καταγράψει τους συνολικούς χρόνους της κάλυψης που ανοίγει/αντιστρέφει την τρέχουσα δύναμη από το γεγονός και το χρόνο πιό πρόσφατων 10 χρόνων του γεγονότος.

6. Μόνος-δοκιμή

   Το μ-κιβώτιο έχει μια self-test λειτουργία, μπορεί να εξετάσει το LCD και τον ηλεκτρονόμο κ.λπ. και να εκθέσει τα αποτελέσματα άμεσα.

7. Δασμολόγιο TOU:

   Το δασμολόγιο TOU μπορεί να τεθεί με την εισαγωγή του αντίστοιχου ΣΗΜΕΊΟΥ.

8. Μεγαλύτερη των καταθέσεων συλλογή:

   Η μεγαλύτερη των καταθέσεων ανάληψη ηλεκτρικής ενέργειας μπορεί να συλλεχθεί μέρα με τη μέρα ή από μήνα σε μήνα.

9. Διακήρυξη πληροφοριών:

   Ο καταναλωτής θα μπορούσε να ελέγξει ότι τα στοιχεία όπως την πίστωση παραμένουν, συνολική αγορασμένη και συνολική πίστωση από την εισαγωγή ο σύντομος κώδικας σε CIU.

10. Αντι-πλαστογράφηση:

   Ο μετρητής θα κλείσει αυτόματα τη βαλβίδα μετά από την ανίχνευση του μαγνητικού πεδίου και θα ανοίξει το γεγονός κάλυψης.

11. Επικοινωνία:

   ①GPRS: Το μ-κιβώτιο είναι διαθέσιμο με την επικοινωνία συστημάτων πολυεθνικής συμφωνίας για τις επενδύσεις στον κεντρικό υπολογιστή βάσεων δεδομένων μέσω της ενότητας GPRS

   ②Lora-RF: Επικοινωνία CIU με το μ-κιβώτιο από LORA-RF.

Εγκατάσταση επάνω σε Πολωνό/τον τοίχο

Ολόκληρο το σύνολο εξαρτημάτων εγκαταστάσεων, συμπεριλαμβανομένων των οριζόντιων & κάθετων φραγμών και της στεφάνης, είναι συσκευασμένος ανεξάρτητος από το κιβώτιο. Όπως φαίνεται ανωτέρω, το μέρος 1 είναι η στεφάνη, το μέρος 2 ο οριζόντιος φραγμός και το μέρος 3 ο κάθετος φραγμός, ενώ οι πληροφορίες μεγέθους του οριζόντιων φραγμού και της στεφάνης μπόρεσαν να δουν στην εικόνα.

Κάτω από τα βήματα θα ληφθεί κατά τη διάρκεια της διαδικασίας εγκαταστάσεων επάνω στον ηλεκτρικό πόλο:

✽ Εγκαταστήστε τον κάθετο φραγμό και τα μπουλόνια για τον οριζόντιο φραγμό επάνω στις κατάλληλες θέσεις στην πίσω πλευρά του κιβωτίου μετρητών, και την αποτύπωση με τις βίδες.

✽ Εγκαταστήστε τον οριζόντιο φραγμό επάνω στα μπουλόνια.

✽ Καθορίστε τη στεφάνη επάνω στον πόλο.

✽ Καθορίστε τη στεφάνη με το κιβώτιο μετρητών χρησιμοποιώντας τις βίδες.

Υπάρχουν συνολικά 2 μονάδες του κάθετου φραγμού, 2 μονάδες του οριζόντιου φραγμού και 2 μονάδες της στεφάνης για την εγκατάσταση.

Σύνδεση καλωδίου τροφοδοσίας

Τα καλώδια τροφοδοσίας είναι συγκεντρωμένα στο κατώτατο σημείο του κιβωτίου μετρητών, μέσω των συναρμολογητών καλωδίων, και συνδεμένα κάτω από τις βίδες των τερματικών εισαγωγής, των ουδέτερων τερματικών και των τερματικών παραγωγής. Τα καλώδια εισαγωγής θα είναι χάλκινα καλώδια όχι μικρότερα από το BV ‐ 50mm2, και τα καλώδια παραγωγής θα είναι χάλκινα καλώδια όχι μικρότερα από το BV ‐ 16mm2.

Η διαμόρφωση των τερματικών εισαγωγής, των ουδέτερων τερματικών και των τερματικών παραγωγής μέσα στο κιβώτιο μετρητών παρουσιάζεται κατωτέρω.

Οι λεπτομερείς αριθμοί πόλων σύνδεσης παρουσιάζονται στο στοιχείο 3.2.9, τις 3.2.10 & 3.2.7.

Διάγραμμα σύνδεσης όπως φαίνεται κατωτέρω:

Εγκατάσταση & σύνδεση CIU

CIU σημαίνει τη μονάδα διεπαφών πελατών, που είναι η συσκευή που εγκαθίσταται στο σπίτι του χρήστη, μετά από το διάγραμμα σύνδεσης κατωτέρω. Η μέθοδος σύνδεσής της είναι παρόμοια ως σύνδεση των μετρητών. UIU δεν μετρά την ενέργεια, αλλά αντ' αυτού, επιδεικνύει ακριβώς τα μετρημένα ενεργειακά στοιχεία. Έτσι οι γραμμές παραγωγής φάσης Λ και Ν του UIU δεν είναι υποχρεωτικές να χρησιμοποιηθούν.

Μετά από να εγκαταστήσει τα καλώδια τροφοδοσίας CIUs, το CIU θα συνδέσει αυτόματα με το μ-κιβώτιο από LORA-RF την ενότητα.

Τρεις λύσεις για να επαναφορτίσει το προπληρωμένο υδρόμετρο

1. Από το λογισμικό πώλησης Stronpay

➯ Μέσω του τοπικού σημείου πωλήσεων ή της φορητής κινητής μονάδας πώλησης

Λειτουργία του λογισμικού πώλησης

1. Σύστημα πώλησης σύνδεσης

2. Εγγραφή αριθμού μετρητών

3. Εγγραφή πληροφορίας πελάτη

4. Ρύθμιση τιμών

5. Πληρωμή σε ανοικτό λογαριασμό

6. Πώληση/να ξαναγεμίσει τους μετρητές

7. Πάρτε το σημείο

8. Σημείο εισαγωγής στο μετρητή με το αριθμητικό πληκτρολόγιο

9. Να επαναφορτίσει επιτυχώς

2. Με την πλατφόρμα τρίτων ή την τοπική κινητή πληρωμή με το API

➪ Μέσω του κινητού τηλεφώνου

API: Διεπαφή προγράμματος εφαρμογής, η οποία είναι η συμφωνία που συνδέει τον τρίτο APP και το λογισμικό πώλησης Stronpay μας.

3. Από το σύστημα πολυεθνικής συμφωνίας για τις επενδύσεις

➪ Επαναφόρτιση μακρινά μέσω της ενότητας Lora-RF και GPRS

Πώς να επαναφορτίσει από το σύστημα πολυεθνικής συμφωνίας για τις επενδύσεις;
